Lección 4 - Transistores

Para entrar en el mundo de los transistores, me parece interesante empezar por hacer un circuito biestable simple (latch SR), también lo llaman flip-flop RS, o biestable de dos transistores. En la vida real es como representar el balancín del parque de niños en un circuito.

Note

Las siglas SR significa; La S de Set y la R de Reset. Un latch SR es una memoria que mantiene el último estado. Set (S) pone la salida en 1 y Reset (R) pone la salida en 0.

Componentes

  • Una placa de pruebas.
  • Dos pilas de 1.5V para sumar 3V y con su base.
  • Dos pulsadores.
  • Dos LED del color deseado.
  • Dos transistores
  • Seis resistencia de 1kΩ.
  • Cable unifilar.

Esquema

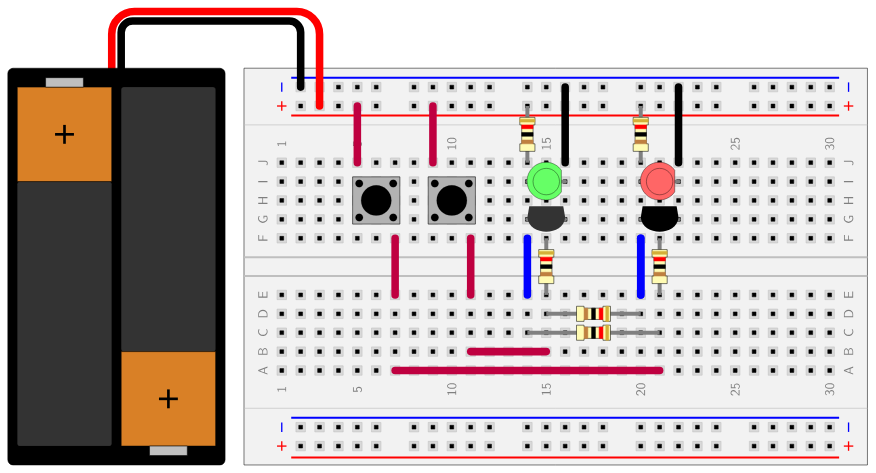

Placa de pruebas

Análisis

Funciona así:

  • Cada botón activa un transistor.
  • Cada transistor controla un LED.
  • Los transistores están cruzados entre sí mediante resistencias.
  • Cuando presionas un botón, ese lado se enciende y al mismo tiempo fuerza al otro transistor a apagarse.
  • El estado queda “memorizado” después de soltar el botón, si está bien hecho el acoplamiento cruzado.

En comportamiento lógico:

AcciónLED verdeLED rojo
Presionas botón 1ONOFF
Presionas botón 2OFFON

Es como un circuito que tiene la memoria de 1 bit:

  • Verde encendido = estado 0 o 1
  • Rojo encendido = estado contrario

La idea clave es la realimentación cruzada: cada transistor “bloquea” al otro.
