Dupont Wire

Estos son los cables multifilares 26 AWG más famosos que existen para cablear un breadboard, son geniales para hacer prototipos rápidos, pero si es cierto que al haber muchos de ellos hace que el circuito sea confuso, pero no dejan de ser muy útiles y deben estar en cualquier laboratorio. Yo recomiendo mucho estos:

Pero luego de más de una década de uso presentaban desgaste en sus terminales, la verdad que me sorprendió mucho, y aquí empieza la aventura de investigar algo que parecía muy obvio, pero complejo, reemplazar las terminales desgastadas por las nuevas, en el camino me conseguí este blog que explica muy bien que necesitas y que opciones hay, también me apoye de esta pregunta en el foro de digikey, en Internet hay muchos tutoriales buenos que explican el trabajo mecánico de cambiar o instalar un terminal, lo difícil es escoger que entre la gran variedad que existe en el mercado. La final les cuento la herramienta y terminales que use. Incluso pude mejorar algunas adaptaciones que he hecho en el camino que comentaré al final.

El Mini-PV fue el primer diseño de este tipo de 0,1" (2,54mm), probablemente introducido en la década de 1950 por Berg Connectors, una empresa que parece haber pasado gran parte de su vida como una división de E. I. du Pont de Nemours and Co. La familia Mini-PV original aún se fabrica hoy en día por Amphenol en EE.UU., como cabría de esperar es un producto que ha sido fabricado por el Tío Sam con las mismas especificaciones durante más de 70 años. En las décadas posteriores, su diseño fue copiado y modificado por terceros.

Note

Hoy en día, por más que busque en la página web de Amphenol o en cualquier otro proveedor, no consigo el modelo exacto, solo en Aliexpress.

  • Herramienta crimpadora: ENGINEER PA-24, me parece excelente opción por sus prestaciones, calidad y precio.

Mis inventos

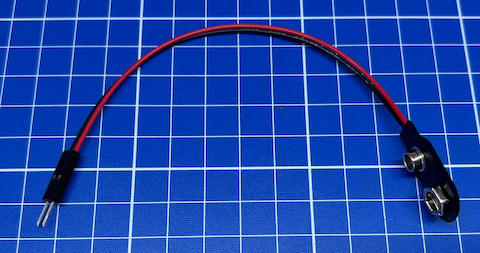

Este es un caso que voy a usar de ejemplo, generalmente las baterías usan un conector de tipo JST-PH-2, o si usas un conector para pilas de 9V los cables están sueltos, y estos son incompatibles para usarse en un breadboard, por los que es mejor cambiarlos, se me ocurrió utilizar los siguientes terminales:

Materiales
