External Reset

El pin PF6 se utiliza para reiniciar el MCU, si se desactiva la funcionalidad del RESET este se convierte en un PIN solo de lectura. Si consultas en la nota número 2 de la página número 3 del datasheet te lo indica.

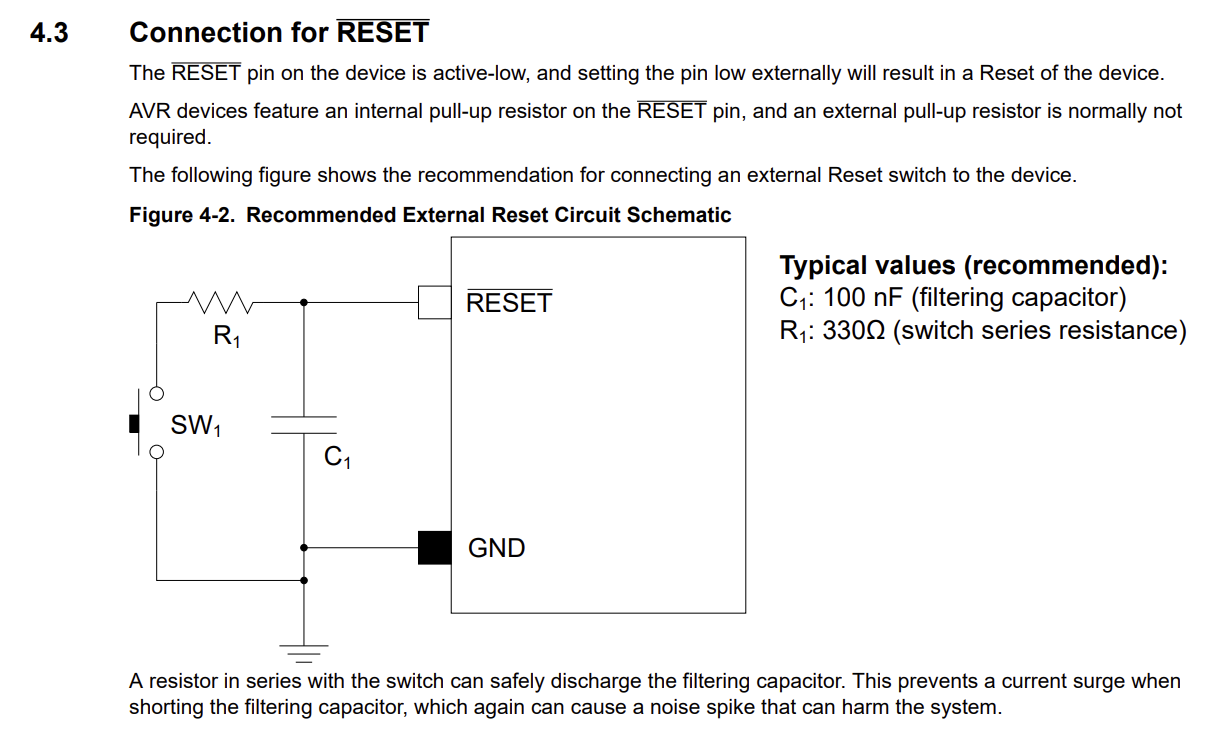

Al final de la página 21 se indica el circuito del reset:

Para desactivar el modo RESET debemos ejecutar el siguiente comando que cambia el fuse -U fuse5:w:0x08:m:

1

avrdude -c serialupdi -p avr128da28 -P /dev/cu.usbserial-310 -p avr128da28 -x rtsdtr=hight -U fuse5:w:0xF2:m

Para volver activar el modo RESET debes usar el siguiente comando:

1

avrdude -c serialupdi -p avr128da28 -P /dev/cu.usbserial-310 -p avr128da28 -x rtsdtr=hight -U fuse5:w:0xFA:m

Se recomienda que el circuito siempre tenga el botón de RESET.
