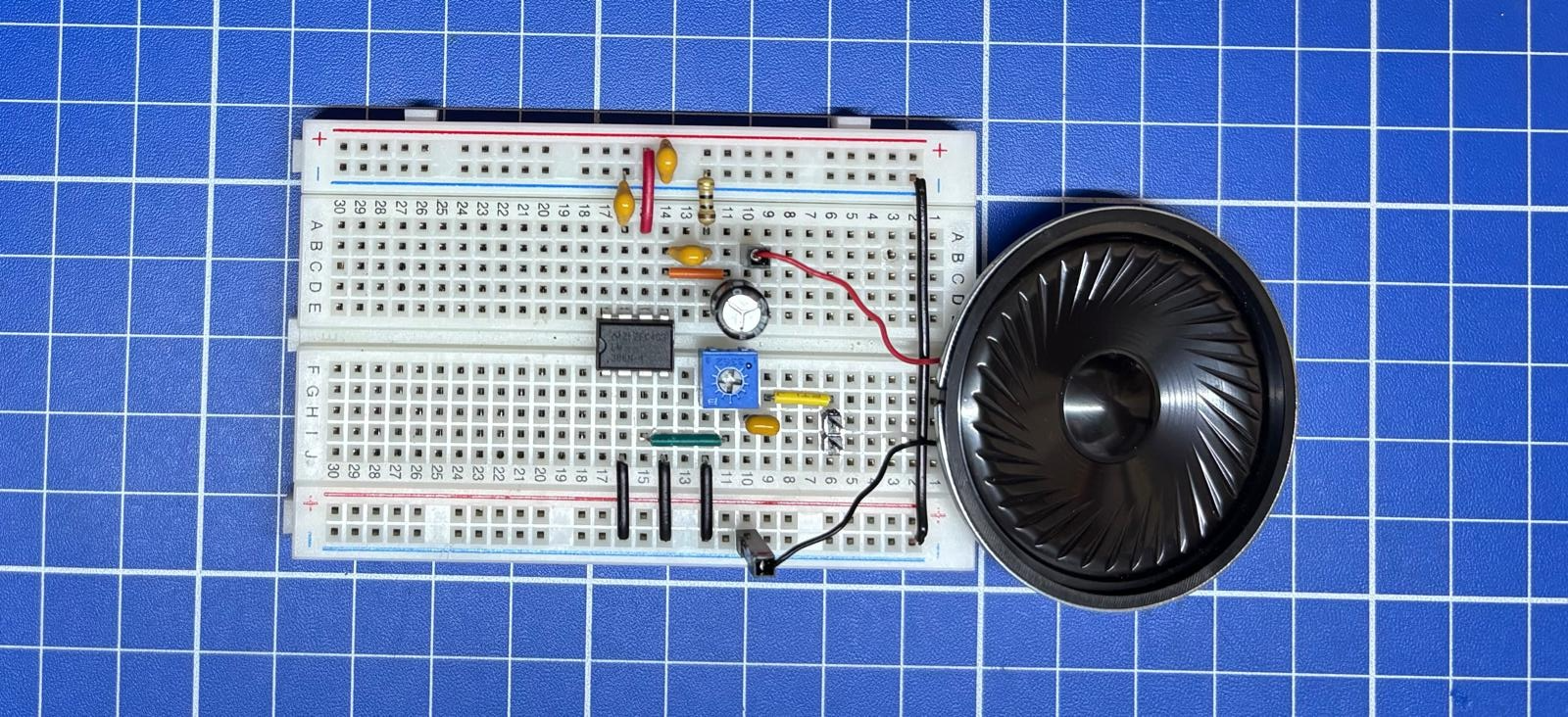

Él LM386 es un popular amplificador de audio ideal para iniciarse en electrónica, aunque NO es de alta fidelidad (Hi-Fi). Consume muy poca energía, por lo que es apto para equipos alimentados con pilas. Se utiliza ampliamente en radios AM/FM, reproductores portátiles, intercomunicadores y otros dispositivos similares. Puede operar con tensiones de entre 5 V y 12 V, y ofrece una ganancia ajustable entre 20 y 200. Dependiendo de la versión y de la alimentación utilizada, puede entregar una potencia de salida entre 0,5 W hasta 1,25 W.

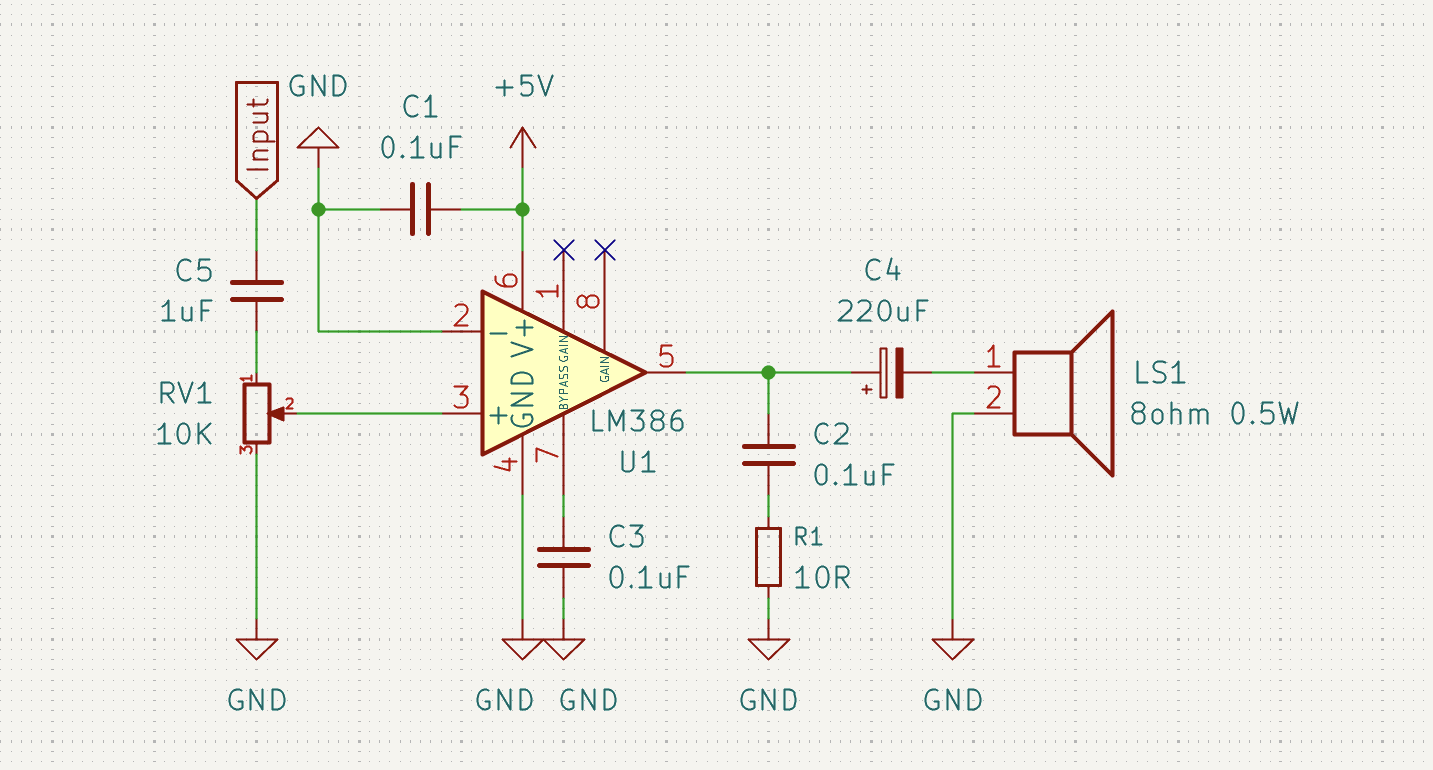

Este es el esquema del circuito para obtener una ganancia de 20 que es más que suficiente:

Componentes

• Un IC LM386.
• Un altavoz de 8 ohm y 0.5 W.
• Un condensador electrolítico de 220uF.
• Tres condensadores de 100nF / 0.1uF, Código: 104.
• Un condensador de 1000nF / 1uF, Código: 105.
• Una resistencia de 10 ohm.
• Una resistencia ajustable de 10 Kohm.
